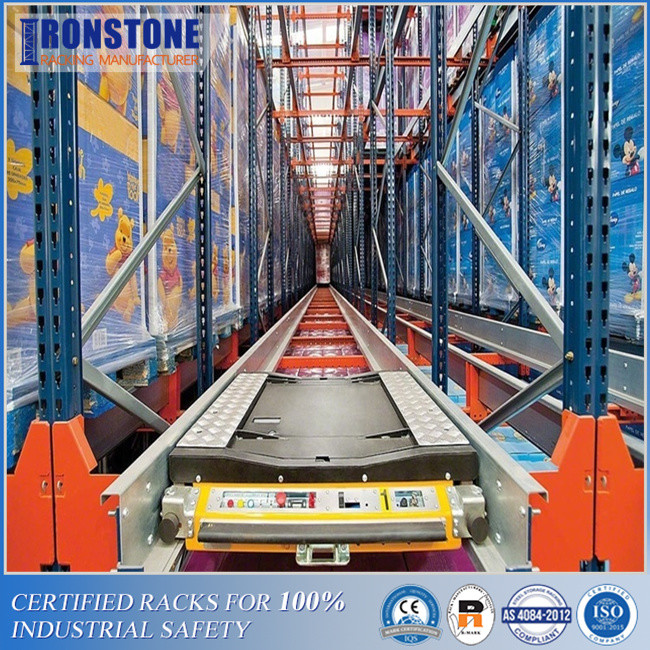

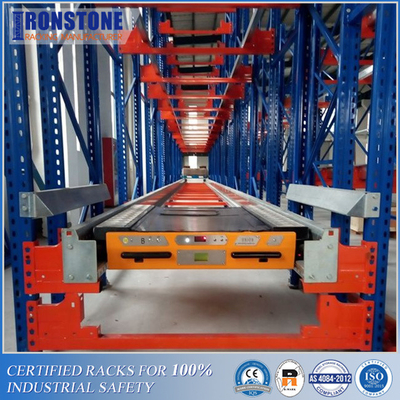

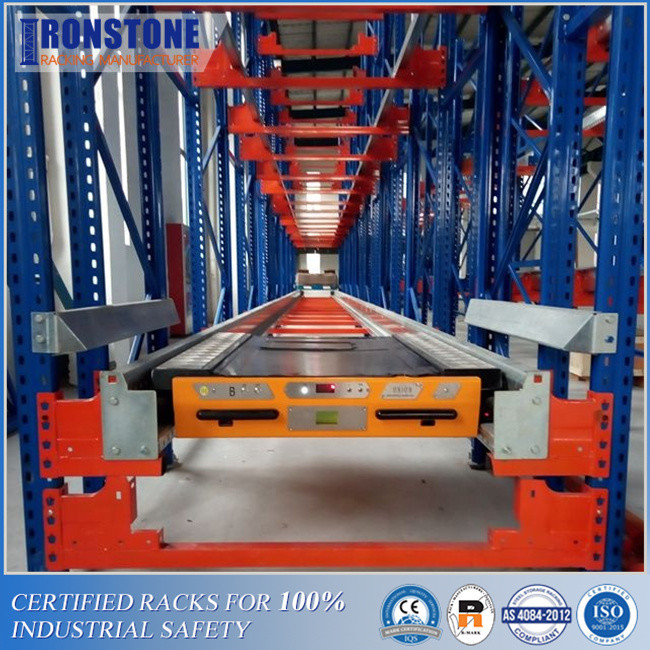

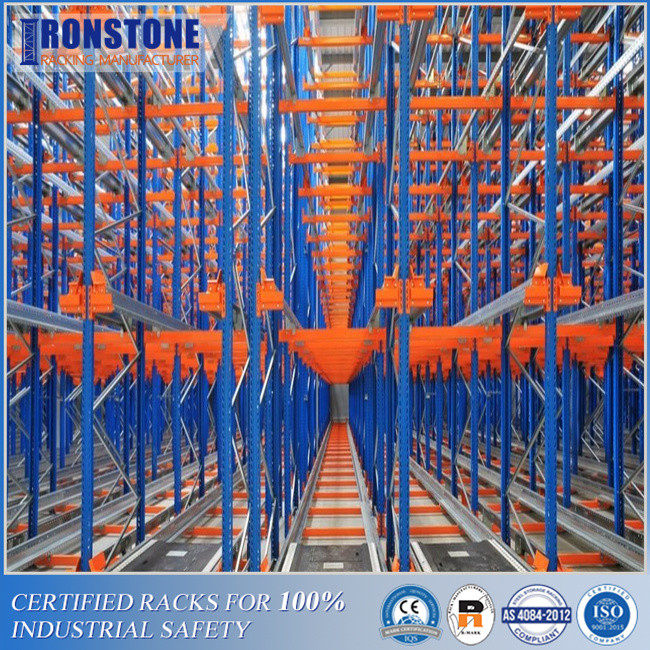

Hệ thống giá đỡ tàu con thoi di động tự động để tiết kiệm không gian
Radio Shuttle Racking System là một hệ thống lưu trữ để lưu trữ và quản lý khối lượng hàng hóa lớn.Đây là một giải pháp lưu trữ mật độ cao, thường được sử dụng trong các nhà kho và trung tâm hậu cần, được thiết kế để cải thiện hiệu quả lưu trữ và hiệu quả hoạt động.
Nguyên tắc cơ bản của Hệ thống xếp dỡ tàu con thoi vô tuyến là sử dụng tàu con thoi điện (con thoi vô tuyến) để di chuyển hàng hóa giữa các giá đỡ.Xe đưa đón là một robot có khả năng tự hành, chuyên chở và di chuyển hàng hóa.Nó chạy bằng pin và vận hành bằng điều khiển từ xa hoặc hệ thống điều khiển.
Hệ thống giá đỡ tàu con thoi hoạt động như sau:
►Đầu tiên, hàng hóa được đặt trên một mặt của giá đỡ và được xe nâng hoặc các thiết bị xếp dỡ khác đẩy vào hệ thống.
►Xe đưa đón tự động di chuyển trên giá đỡ và đưa hàng hóa từ bên này sang bên kia.Nó có thể di chuyển theo chiều dọc bên trên và bên dưới các kệ để tiếp cận các tầng giá khác nhau.
►Xe đưa đón dừng tại vị trí mục tiêu và đặt hàng hóa vào đúng vị trí theo lệnh điều khiển của hệ thống.
►Người điều khiển có thể sử dụng điều khiển từ xa hoặc hệ thống điều khiển để điều khiển xe đưa đón và hướng dẫn xe thực hiện các nhiệm vụ cụ thể, chẳng hạn như nhặt hoặc cất hàng hóa.
Lợi ích của Hệ thống giá đỡ tàu con thoi bao gồm
1. Mật độ lưu trữ cao:Bởi vì tàu con thoi có thể di chuyển giữa các giá đỡ, nó tối đa hóa việc sử dụng không gian nhà kho và cung cấp mật độ lưu trữ cao hơn.
2. Vận hành hiệu quả:Xe đưa đón có thể thực hiện các nhiệm vụ xử lý một cách nhanh chóng và chính xác, giúp cải thiện đáng kể hiệu quả của hoạt động kho hàng.
3. Giảm xử lý thủ công:Hệ thống giá đỡ tàu con thoi vô tuyến giúp giảm lao động thủ công và rủi ro vận hành so với các phương pháp xử lý thủ công truyền thống.
4. Tính linh hoạt:Xe con thoi có thể di chuyển hàng hóa giữa các giá kệ khi cần thiết, chứa được các loại hàng hóa có kích thước và trọng lượng khác nhau.
Các thành phần giá đỡ xe đưa đón vô tuyến
Thông số kỹ thuật của giá tàu con thoi vô tuyến
| Mục |
Dữ liệu cơ bản |
Nhận xét |
| Kiểu |
Phiên bản cao: TDRII-A-1012-1.5T |
|
| Pallet phù hợp |
Chiều rộng:1016mm Chiều sâu:1219mm |
Đầu vào: 1016mm |
| Công suất tải tối đa |
Tối đa 1500kg |
|
| Di chuyển |
Tốc độ |
Vmax rỗng: 1,5m/s, Vmax đầy: 1,0m/s |
|
| Sự tăng tốc |
≤0,5m/S2 |
|
| động cơ |
Động cơ servo không chổi than: 48VDC 600W |
Nhập khẩu từ Mỹ |
| trình điều khiển servo |
Trình điều khiển servo không chổi than |
nhập khẩu |
| Thang máy |
Chiều cao thang máy |
40mm |
|
| động cơ |
Động cơ chổi than: 48VDC 500W |
Nhập khẩu từ Mỹ |
| Định vị/Độ chính xác |
Di chuyển định vị: cảm biến laser |
Đức P+F/BỆNH |
| Định vị pallet: cảm biến laser |
Đức P+F/BỆNH |
| Định vị thang máy: công tắc lân cận |
Đức P+F |
| Phát hiện đối tượng |
Quang điện triệt tiêu nền |
Đức P+F/BỆNH |
| Hệ thống điều khiển |
Bộ điều khiển khả trình: PLC S7-200 |
Đức SIEMENS |
| điều khiển từ xa |
Tần số làm việc: 433MHZ;
Khoảng cách liên lạc: tối thiểu 100m nếu trong môi trường mở.
|
IMT tùy chỉnh đã nhập |
| Giao tiếp hai chiều, với màn hình LED |
| Nhiệt độ:-40℃~+80℃ IP67 |
| Nguồn cấp |
Pin năng lượng lithium iron phosphate |
Trong nước, chất lượng cao |
| Thông số pin |
48V,30AH;
thời gian chạy: ≥8h;
thời gian sạc: 3h;
lần sạc: 1000
|
Bảo trì miễn phí |
| Chế độ kiểm soát tốc độ |
Điều khiển servo, mô-men xoắn không đổi ở tốc độ thấp |
|
| Chế độ điều khiển tàu con thoi |
Điều khiển từ xa |
|
| chạy tiếng ồn |
≤60db |
|
| Yêu cầu sơn |
Khung (màu đen)
Khác (xám nhạt)
|
|
| nhiệt độ môi trường |
Nhiệt độ: 0℃～50℃
Độ ẩm: 5% ~ 95% (không ngưng tụ)
|
|
| Thiết bị chống va chạm |
Một dải đệm polyurethane và cảm biến chống va chạm được lắp đặt trên bề mặt cuối |
|
Trước khi cài đặt Hệ thống giá đỡ tàu con thoi, cần xem xét các yếu tố sau:
1. Mặt bằng kho bãi:Đánh giá không gian có sẵn và cách bố trí của nhà kho để xác định khu vực phù hợp để lắp đặt Hệ thống giá đỡ tàu con thoi.Đảm bảo có đủ không gian để chứa hệ thống giá đỡ, xe đưa đón và khu vực xử lý hàng hóa.
2. Thuộc tính hàng hóa:Xem xét kích thước, trọng lượng và đặc điểm của hàng hóa.Hệ thống giá đỡ tàu con thoi cần chứa các loại hàng hóa khác nhau, vì vậy bạn cần đảm bảo rằng thiết kế và khả năng chịu tải của hệ thống giá đỡ có thể đáp ứng các yêu cầu của hàng hóa.
3. Luồng hàng hóa:Đánh giá lưu lượng hàng hóa và các yêu cầu xử lý.Dựa trên tần suất di chuyển hàng hóa và tốc độ xử lý, xác định số lượng và cấu hình xe đưa đón cần thiết để đảm bảo hệ thống có thể đáp ứng hiệu quả hoạt động như mong đợi.
4. Yêu cầu về nguồn và sạc:Hệ thống Xe đưa đón vô tuyến sử dụng năng lượng pin, vì vậy tuổi thọ pin và nhu cầu sạc của xe đưa đón cần được xem xét.Xác định vị trí của các trạm sạc và cấu hình của các phương tiện sạc để đảm bảo rằng xe đưa đón có thể được sạc kịp thời và duy trì hoạt động.
5. Tích hợp hệ thống:Xem xét việc tích hợp Hệ thống giá đỡ tàu con thoi với các thiết bị và hệ thống lưu trữ khác.Ví dụ: giao diện với hệ thống quản lý kho (WMS) hoặc thiết bị tự động để cho phép trao đổi dữ liệu và hoạt động cộng tác.
6. Cân nhắc về bảo mật:Đảm bảo tính bảo mật của Hệ thống giá đỡ tàu con thoi.Điều này bao gồm thiết kế an toàn và các tính năng của tàu con thoi, chẳng hạn như thiết bị tránh va chạm, cảm biến an toàn và nút dừng khẩn cấp, cũng như đào tạo cho người vận hành và tuân thủ các tiêu chuẩn an toàn.
Khogiải pháp thiết kếing
Ironstone có các chuyên gia tư vấn thiết kế riêng có kinh nghiệm trong việc cung cấp cho bạn các giải pháp lưu trữ tối ưu để tối ưu hóa luồng thông tin và tài liệu của bạn.Dựa trên thiết kế kỹ thuật, mô hình máy tính và thiết kế phần mềm CAD, chúng tôi đã cung cấp thành công hàng nghìn giải pháp lưu trữ cho khách hàng của mình.Thông qua sự kết hợp đôi bên cùng có lợi, chúng tôi có thể đảm bảo với bạn về sự thành công trong việc quản lý hàng hóa của mình bằng công nghệ chuyên nghiệp và quản lý rủi ro của chúng tôi.
