Hệ thống xếp pallet tàu con thoi nhỏ gọn cao để lưu trữ kho

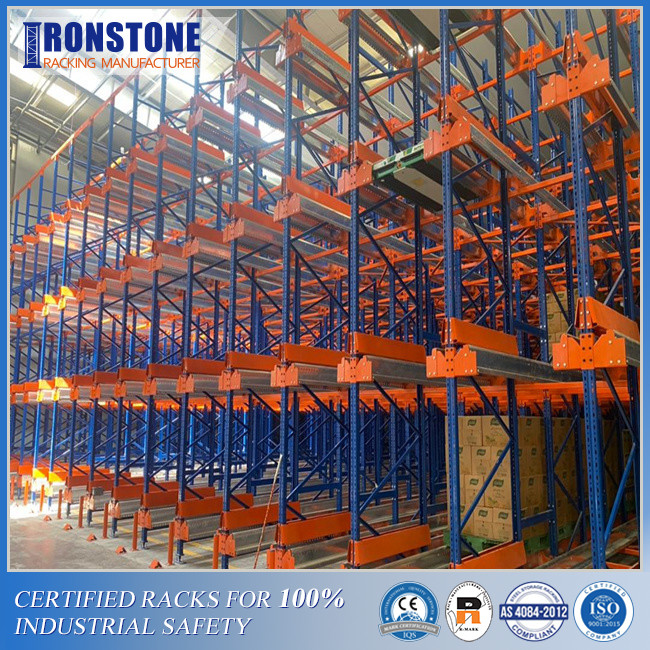

Hệ thống xếp pallet con thoi vô tuyến là một giải pháp lưu trữ bán tự động dựa trên lưu trữ theo làn, kết hợp các hệ thống lưu trữ Drive-in, Pushback và Live.Pallet đưa đón được người dùng điều khiển từ xa và di chuyển từ làn kho này sang làn kho khác bởi người điều khiển xe nâng.Nó di chuyển hàng hóa một cách độc lập bằng cách tối ưu hóa thủ công hoặc tự động các làn đường cho các giai đoạn lưu kho, chất tải và dỡ hàng.
Hệ thống giá đỡ pallet con thoi vô tuyến là lý tưởng để lưu trữ các pallet mật độ cao của các sản phẩm lưu trữ số lượng lớn và tham chiếu.Việc sử dụng tàu con thoi vô tuyến giúp giảm đáng kể thời gian điều động cho mỗi lần vận hành và tối ưu hóa khả năng lưu trữ của hệ thống nhỏ gọn.Hệ thống sử dụng xe con thoi di chuyển độc lập với giá đỡ, điều đó có nghĩa là không cần xe nâng tiếp cận bên trong lối đi của kho.
Thông số kỹ thuật của Radio Shuttle Cart
|
Mục |
Dữ liệu cơ bản |
Nhận xét |
|
|
Kiểu |
Phiên bản cao: TDRII-A-1012-1.5T |
|
|
|
Pallet phù hợp |
Chiều rộng:1016mm Chiều sâu:1219mm |
Đầu vào: 1016mm |
|
|
Công suất tải tối đa |
Tối đa 1500kg |
|
|
|
Di chuyển |
Tốc độ |
Vmax rỗng: 1,5m/s, Vmax đầy: 1,0m/s |
|
|
Sự tăng tốc |
≤0,5m/S2 |
|
|
|
động cơ |
Động cơ servo không chổi than: 48VDC 600W |
Nhập khẩu từ Mỹ |
|
|
trình điều khiển servo |
Trình điều khiển servo không chổi than |
nhập khẩu |
|
|
Thang máy |
Chiều cao thang máy |
40mm |
|
|
động cơ |
Động cơ chổi than: 48VDC 500W |
Nhập khẩu từ Mỹ |
|
|
Định vị/Độ chính xác |
Di chuyển định vị: cảm biến laser |
Đức P+F/BỆNH |
|
|
Định vị Pallet: cảm biến laser |
Đức P+F/BỆNH |
||
|
Định vị thang máy: công tắc tiệm cận |
Đức P+F |
||
|
Phát hiện đối tượng |
Quang điện triệt tiêu nền |
Đức P+F/BỆNH |
|
|
Hệ thống điều khiển |
Bộ điều khiển khả trình: PLC S7-200 |
Đức SIEMENS |
|
|
điều khiển từ xa |
Tần số làm việc: 433MHZ; Khoảng cách liên lạc: tối thiểu 100m nếu trong môi trường mở. |
IMT tùy chỉnh đã nhập |
|
|
Giao tiếp hai chiều, với màn hình LED |
|||
|
Nhiệt độ:-40℃~+80℃ IP67 |
|||
|
Nguồn cấp |
Pin năng lượng lithium iron phosphate |
Trong nước, chất lượng cao |
|
|
Thông số pin |
48V,30AH; thời gian chạy: ≥8h; thời gian sạc: 3h; lần sạc: 1000 |
Bảo trì miễn phí |
|
|
Chế độ kiểm soát tốc độ |
Điều khiển servo, mô-men xoắn không đổi ở tốc độ thấp |
|
|
|
Chế độ điều khiển tàu con thoi |
Điều khiển từ xa |
|
|
|
chạy tiếng ồn |
≤60db |
|
|
|
Yêu cầu sơn |
Khung (đen) Khác (xám nhạt) |
|
|
|
nhiệt độ môi trường |
Nhiệt độ: 0℃～50℃ Độ ẩm: 5% ~ 95% (không ngưng tụ) |
|
|
|
Thiết bị chống va chạm |
Dải đệm polyurethane và cảm biến chống va chạm được lắp đặt trên bề mặt cuối |
||
Ưu điểm của hệ thống xếp pallet con thoi vô tuyến

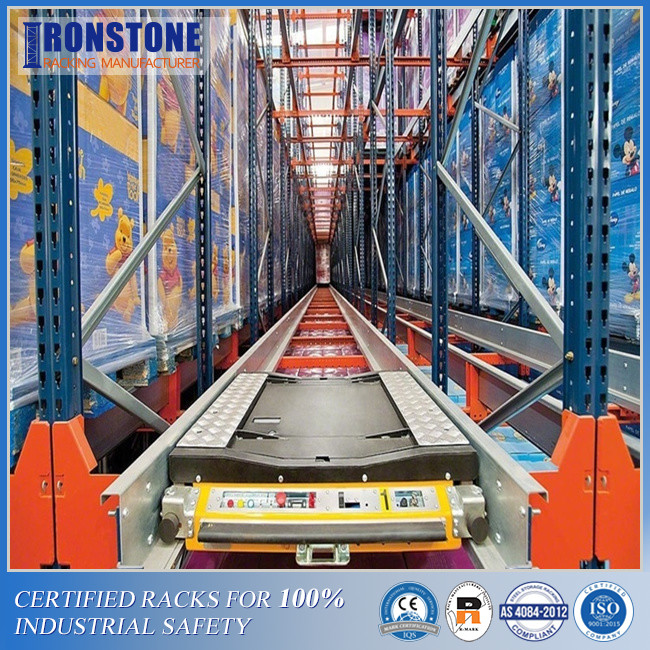

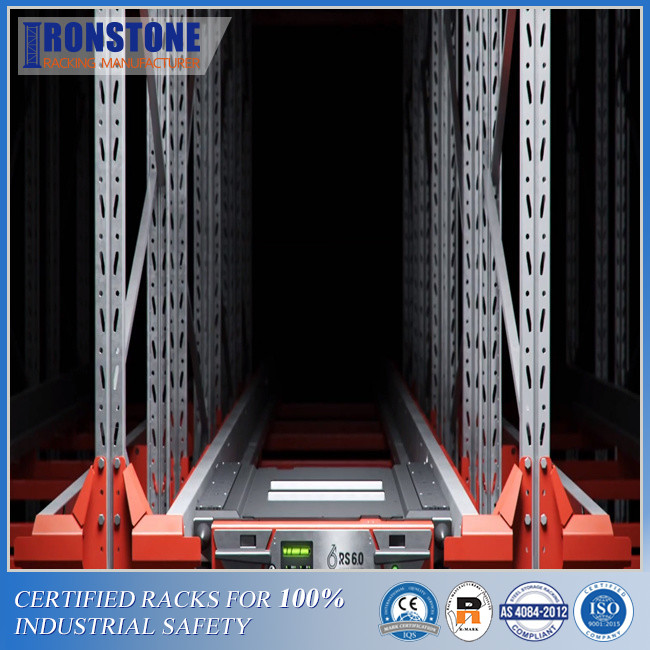

Xe nâng đặt hàng hóa lên trên xe đưa đón vô tuyến di chuyển dọc theo đường ray và đặt hàng hóa vào đúng vị trí.Một số cảm biến điều khiển chính xác tàu con thoi vô tuyến.Người điều khiển xe nâng có thể dễ dàng đưa ra tất cả các lệnh vào và ra thông qua bộ điều khiển từ xa.
Vì không có xe nâng trong các làn đường và do hệ thống xây dựng của tòa nhà nên hầu như không có nguy cơ xảy ra tai nạn.Một ưu điểm nữa của hệ thống là ít gây hư hại kết cấu thép do xe nâng không tiếp cận được giá đỡ.
Hệ thống xe đưa đón vô tuyến của chúng tôi là một cách hiệu quả để lưu trữ không gian hàng hóa số lượng lớn như thực phẩm, đồ uống và các mặt hàng xếp trên pallet khác thường được đưa vào bằng ô tô, đẩy lùi hoặc lưu trữ trong hệ thống giá đỡ trực tiếp trên pallet.Nó đặc biệt thích hợp cho các ứng dụng SKU có khối lượng thấp.
Hệ thống xe đưa đón vô tuyến của chúng tôi biến giá đỡ pallet không có ô tô thành một giải pháp lưu trữ tự động bằng cách lưu trữ các mặt hàng bằng xe đưa đón tự động chạy trên đường ray hỗ trợ.
Các pallet được chất lên các đường ray phía trước từ nơi xe đưa đón nâng hàng hóa và vận chuyển đến điểm hạ lưu xa nhất.Các cảm biến tích hợp trên hệ thống giá đỡ con thoi phát hiện vị trí của pallet tiếp theo và đặt tải mới ở khoảng cách được xác định trước, nhưng có thể điều chỉnh, từ chúng trở lại mặt bắt đầu.Dỡ hàng chỉ đơn giản là hoạt động ngược lại.
Chuyển động của xe nâng pallet được điều khiển thông qua điều khiển từ xa, cho phép người vận hành xe nâng chuyển sang nhiệm vụ tiếp theo trong khi xe đưa đón di chuyển pallet đến vị trí lưu trữ chính xác.Hệ thống đưa đón được phục vụ bằng xe nâng tiêu chuẩn.
